Programmablaufplan

Ein Programmablaufplan (PAP) ist eine grafische Darstellung eines Algorithmus oder Programmablaufs. Er dient dazu, logische Abläufe strukturiert zu visualisieren, bevor diese in einer Programmiersprache umgesetzt werden.

Zweck

• Veranschaulichung von Abläufen und Entscheidungswegen.
• Unterstützung bei der Planung und Dokumentation von Programmen.
• Hilfsmittel zur Kommunikation im Team und bei der Fehlersuche.
• Grundlage für die Umsetzung in Quellcode.

Normung

Der Programmablaufplan ist genormt in der DIN 66001. Diese Norm definiert die verwendeten Symbole und ihre Bedeutung.

Wichtige Symbole

• Start/Ende: Abgerundetes Rechteck (Kennzeichnung des Beginns und Endes).
• Anweisung: Rechteck (z. B. Rechenoperation, Zuweisung).
• Entscheidung: Raute (Verzweigung, z. B. Ja/Nein-Fragen).
• Eingabe/Ausgabe: Parallelogramm (z. B. Tastatureingabe, Bildschirmausgabe).
• Verbindung: Kreis (Verknüpfung von Flusslinien).

Vorteile

• Einfache, visuelle Darstellung auch für Nicht-Programmierer verständlich.
• Klare Übersicht komplexer Abläufe.
• Unterstützung bei der Fehlervermeidung in der Planung.

Nachteile

• Kann bei sehr großen Programmen unübersichtlich werden.
• Änderungen im Ablauf erfordern oft eine vollständige Anpassung des Plans.

Beispiel

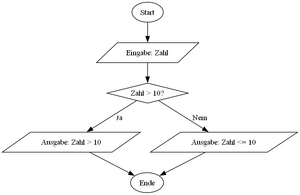

Ein einfacher PAP für eine Zahleneingabe und Prüfung, ob die Zahl größer als 10 ist:

• Start
• Eingabe: Zahl
• Entscheidung: Zahl > 10?
  • Ja → Ausgabe „Zahl ist größer als 10“
  • Nein → Ausgabe „Zahl ist kleiner oder gleich 10“
• Ende
